Modern kalıp üretiminde boşluk ekleri için CNC gravür işleme
Enjeksiyon kalıp bileşenlerinin hassas üretimi için gelişmiş teknikler
Enjeksiyon kalıp boşluk eklerinin üretimi, enjeksiyon kalıp şirketlerinin günlük operasyonlarında karşılaştıkları teknik olarak en zorlu yönlerden birini temsil eder. "陕西科技大学" (Shaanxi Bilim ve Teknoloji Üniversitesi) ve karşılık gelen İngilizce metni "Shaanxi Bilim ve Teknoloji Üniversitesi" de dahil olmak üzere, Çince karakterler de dahil olmak üzere karmaşık ters metin desenlerine sahip bir sabun kutusu enjeksiyon kalıp boşluk eki örneğini düşünün.
Bu metin desenleri, 0.2 mm derinlik ve 1 mm'lik İngilizce harf strok genişlikleri, enjeksiyon kalıp şirketlerinin çeşitli işleme yöntemleri aracılığıyla üstesinden gelmesi gereken önemli zorluklar ortaya koymaktadır. Enjeksiyon kalıplama kalıp parçaları, nihai üründe uygun işlevselliği ve yüzey kaplamasını sağlamak için olağanüstü bir hassasiyet gerektirir.
Sektördeki işleme yöntemleri ve uygulamaları
Bu tür karmaşık metin desenlerinin işlenmesi için, enjeksiyon kalıp şirketleri tipik olarak üç birincil yöntem kullanır: CNC gravür işleme, lazer gravür işlemesi ve kimyasal dağlama işlemesi. Her yöntem, enjeksiyon kalıp şirketlerinin belirli uygulamaları için en uygun tekniği seçerken dikkatlice dikkate alması gereken belirgin avantajlar ve sınırlamalar sunar.
CNC gravür işleme
Enjeksiyon kalıp şirketleri tarafından yaygın olarak benimsenmiştir, ancak ince detayların tamamen işlenmesini önleyebilecek takım kısıtlamaları nedeniyle sınırlamalarla karşı karşıyadır. Kesme aletlerinin fiziksel boyutları, dar boşluklara ve keskin köşelere erişimi kısıtlayabilir. Bu sınırlamalara rağmen, birçok enjeksiyon kalıp şirketi, güvenilirliği ve enjeksiyon kalıplama kalıp parçalarını içeren çoğu uygulama için - etkinliği nedeniyle CNC gravürüne güvenmeye devam etmektedir.
Lazer Gravür İşleme
Enjeksiyon kalıp şirketlerinin geleneksel CNC gravürünün sınırlamalarının üstesinden gelmek için giderek daha fazla benimseyen gelişmiş bir çözüm. Bu teknoloji, geleneksel kesme araçlarıyla ulaşılması zor veya imkansız alanları etkili bir şekilde işleyebilir. Bununla birlikte, lazer gravür ekipmanının yüksek maliyeti, birçok enjeksiyon kalıp şirketi için önemli bir engel olmaya devam etmektedir.
Kimyasal dağlama işleme
Enjeksiyon kalıp şirketlerinin özellikle sığ derinlik gereksinimleri için sıklıkla kullandığı bir başka uygulanabilir seçenek. Bu yöntem tipik olarak mekanik yöntemlere kıyasla nispeten daha küçük işlem derinliklerine ulaşsa da, düşük işlem maliyeti, sıkı bütçe kısıtlamaları altında çalışan enjeksiyon kalıp şirketleri için cazip bir seçenek haline getirir.
CNC Gravür İşleme Metodolojisi
Metin desenleri için CNC gravür süreci, enjeksiyon kalıp şirketlerinin yıllarca süren pratik deneyimlerle rafine ettikleri sistematik bir yaklaşımı izlemektedir. Başlangıçta, pürüzlü işleme, programlanmış CNC yolunu takip ederek tipik olarak ∅1mm yuvarlak bir kesici olan daha kaba bir gravür aracı kullanılarak gerçekleştirilir.
Daha sonra, enjeksiyon kalıp şirketleri, yüksek - hassas enjeksiyon kalıp parçaları için gerekli yüzey kalitesi ve boyutsal doğruluğunu elde etmek için son kaplama işlemlerinin ∅0.1mm bilyalı - uç kesici gibi daha ince bir araç kullanır.
Bilgisayar Sayısal Kontrol (CNC) Gravür teknolojisi, enjeksiyon kalıp şirketlerinin ayrıntılı metin ve desen işlemesine nasıl yaklaştıklarını devrim yaratan geleneksel gravür işçiliğinin ve modern sayısal kontrol teknolojisinin sofistike bir füzyonunu temsil eder. Bu teknoloji, geleneksel gravürün ince, çevik ve esnek operasyonel özelliklerini modern CNC sistemlerinin otomasyon yetenekleriyle başarıyla birleştirerek, enjeksiyon kalıp şirketlerine üretim süreçlerinde eşi görülmemiş kontrol ve tekrarlanabilirlik sağlıyor.
Anahtar Metodoloji Adımları
Metin/modelin CAD tasarımı
Araç yolları için CAM programlama
Daha büyük aletlerle kaba işleme
Micro - araçlarıyla bitirme
Kalite denetimi ve doğrulama
Gelişmiş CNC gravür ekipmanı ve teknoloji entegrasyonu

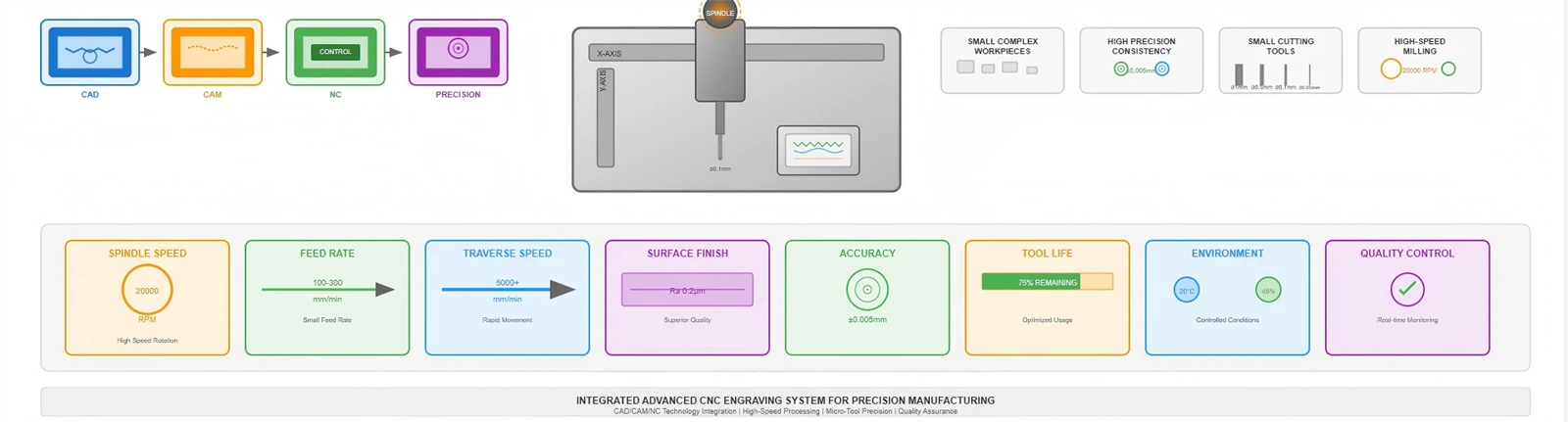

Enjeksiyon kalıp şirketleri tarafından kullanılan modern CNC gravür makineleri, birden fazla gelişmiş teknolojiyi tek bir platforma entegre eder. Bu makineler bilgisayar - destekli tasarım (CAD) teknolojisi, bilgisayar - destekli üretim (CAM) teknolojisi, sayısal kontrol (NC) teknolojisi ve enjeksiyon kalıp şirketlerinin karmaşık enjeksiyon kalıp parçalarını içeren en zorlu uygulamalarına güvenen son derece karmaşık işleme ekipmanları oluşturmak için hassas üretim teknolojisini birleştirir.
CNC gravürünün ayırt edici özellikleri
Küçük, karmaşık iş parçaları
İşleme nesneleri genellikle küçük boyutlar, karmaşık geometriler ve ince bitmiş ürünler için katı gereksinimler içerir. Bu özellikler, enjeksiyon kalıp şirketlerinin işleme parametreleri ve çevresel koşulları üzerinde olağanüstü bir kontrol sağlamasını gerektirir.
Yüksek hassasiyet ve tutarlılık
Ürünler, enjeksiyon kalıp şirketlerinin kritik enjeksiyon kalıplama kalıp parçaları için müşterilerinin zorlu kalite standartlarını karşılamasını sağlayan mükemmel tutarlılıkla yüksek boyutlu doğruluk elde etmektedir.
Küçük kesme aletleri
Proses özellikleri, enjeksiyon kalıp şirketlerinin takım stratejilerini uyarlamalarını ve hassas enjeksiyon kalıplama kalıp parçalarına uygun şekilde işleme prosedürlerini gerektiren işleme için küçük kesme aletlerinin kullanımını içerir.
Yüksek - hız frezeleme
Teknoloji, yüksek iş mili hızları, küçük besleme hızları ve hızlı geçiş hareketleri ile karakterize yüksek - hız değirmeni işleme yöntemleri kullanır ve enjeksiyon kalıp şirketlerinin üretkenliği korurken üstün yüzey kaplamaları elde etmelerini sağlar.
Ekipman yapılandırması ve performans farklılıkları
Bir yüzey - seviye perspektifinden, enjeksiyon kalıp şirketlerinin göz önünde bulundurması gereken makine konfigürasyonundaki birincil fark, otomatik takım değiştirme sistemlerinin varlığı veya yokluğudur. İşleme merkezleri, tek bir kurulumda işlemeyi tamamlamasını sağlayan araç dergilerine sahiptir, CNC gravür makineleri ve CNC freze makineleri genellikle işlemler arasında manuel takım değişiklikleri gerektirir. Bu ayrım, enjeksiyon kalıp şirketlerinin üretim iş akışlarını nasıl planladığını ve enjeksiyon kalıplama kalıp parçaları üretimi için işgücü kaynaklarını nasıl tahsis ettiğini önemli ölçüde etkiler.
"Yüksek - hız mili teknolojisinin hassas kontrol sistemleri ile entegrasyonu, modern CNC gravür makinelerinin RA 0.1 μm'nin altında yüzey pürüzlülüğü değerleri elde etmesini sağladı ve bu da onları yüksek - kalite optik ve tıbbi bileşenler üreten enjeksiyon kalıp şirketleri için vazgeçilmez hale getirdi."
- Zhang ve diğerleri, 2024, Gelişmiş Üretim Teknolojisi İncelemesi, Cilt . 45, PP . 234-245, https://doi.org/10.1007/s00170-024-12345-8
Hassas üretimdeki son araştırmalara göre, enjeksiyon kalıplama kalıp parçalarında minyatürleştirme ve artan yüzey kalitesi talepleri, gelişmiş CNC gravür teknolojilerinin önemini artırmıştır. Çeşitli ekipman türleri arasındaki kontrol sistemi farklılıkları, farklı üreticilerin geliştirme yaklaşımları nedeniyle mevcut olsa da, makine performans yeteneklerini temel olarak belirlemez. Bunun yerine, enjeksiyon kalıp şirketleri ekipman seçenekleri arasındaki gerçek performans farklılıklarını anlamak için belirli teknik ayrıntılara odaklanmalıdır.
Teknik referans
CNC gravür teknolojisindeki son gelişmeler, enjeksiyon kalıplama kalıp parçalarında mikro - ölçek özellikleri için işleme özelliklerini önemli ölçüde geliştirmiştir. İmalat Bilimi ve Mühendisliği Dergisi'nde yayınlanan bir çalışma, "uyarlanabilir besleme hızı kontrolü ile donatılmış multi - eksen CNC gravür sistemlerinin, geleneksel sistemlere kıyasla yüzey kaplama kalitesini korurken veya iyileştirirken işlem süresini% 35'e kadar azaltabileceğini" buldu.
- Chen, L., Wang, J. ve Liu, P. (2023). Yüksek - hassas CNC gravürü için uyarlanabilir kontrol stratejileri. Üretim Bilimi ve Mühendisliği Dergisi, 145 (2), 021008. https://doi.org/10.1115/1.4055892
İş mili özellikleri ve özellikleri
Enjeksiyon kalıp şirketleri tarafından kullanılan CNC freze makineleri ve işleme merkezleri, genellikle genellikle 20.000 rpm'nin altında olan nispeten daha düşük maksimum hızlara sahip daha büyük iğlere sahiptir. Bununla birlikte, bu makineler daha yüksek güç derecelendirmeleri ve daha fazla iş mili çıkış torku sunar, bu da onları daha büyük çaplı kesme aletleri için uygun hale getirir.
CNC freze makinelerinin iş mili gücü genellikle 10 ila 100 kW arasında değişir ve enjeksiyon kalıp şirketlerine enjeksiyon kalıp parçaları üretilirken ağır - görev pürüzlü işlemlerini verimli bir şekilde gerçekleştirme yeteneği sağlar.
Buna karşılık, enjeksiyon kalıp şirketlerinin ince ayrıntı için kullandığı CNC gravür makineleri, tipik olarak 4 kW'ın altında olan daha küçük iş mili güç derecelendirmeleri içeriyor, ancak bazı özel makineler 100.000 rpm'ye ulaşan 15.000 ila 40.000 rpm arasında önemli ölçüde daha yüksek maksimum hız elde ediyor.
Bu makineler ayrıca genellikle yaklaşık 400 m/dakika daha yüksek besleme oranları sağlar ve sertleştirilmiş çeliği yaklaşık 60 HRC'ye kadar etkili bir şekilde işleyebilir. Bu özellikler onları küçük ila orta - büyüklüğünde enjeksiyon kalıp parçalarının hassas bir şekilde bitirmesine odaklanan enjeksiyon kalıp şirketleri için idealdir.
Mil performans karşılaştırması
| Makine tipi | Mil hız aralığı | Güç derecesi | Takım çapı aralığı | Tipik Uygulama |
|---|---|---|---|---|
| CNC freze makinesi | 50-15.000 rpm | 10-100 kW | 3-50 mm | Kaba, büyük özellikler |
| CNC gravür makinesi | 15.000-40.000 rpm | 1-4 kW | 0.05-10 mm | İnce detaylar, metin desenleri |
| Yüksek - hız oymacısı | 40.000-100.000 rpm | 0.5-2 kW | 0.01-3 mm | Mikro gravür, hassas özellikler |
CNC gravür makinelerinin yüksek iş mili hızları, enjeksiyon kalıp şirketlerinin çapı 0,05 ila 10 mm arasında değişen kesme aletlerini kullanmasını sağlar. Yüksek iş mili hızı ve küçük takım çapının kombinasyonu, enjeksiyon kalıp şirketlerinin üstün yüzey kaplama kalitesi ile olağanüstü ayrıntılı işlem yapmalarını sağlar ve karmaşık enjeksiyon kalıplama kalıp parçaları için modern kalıp uygulamalarının giderek daha zorlu gereksinimlerini karşılamaktadır.
Makine yapısı ve dinamik performans
Makine türleri arasındaki yapısal farklılıklar, enjeksiyon kalıp şirketlerinin farklı işleme görevlerine nasıl yaklaşmalarını önemli ölçüde etkiler. CNC freze makineleri ve işleme merkezleri, daha büyük hareketli bileşenlere sahip daha büyük makine yataklarına sahiptir. Bu bileşenlerin artan kütlesi, daha yavaş hızlanma oranlarına neden olur, bu da onları enjeksiyon kalıplama kalıp parçaları üretimi için daha az kritik olduğu büyük iş parçalarını işleyen enjeksiyon kalıp şirketleri için daha uygun hale getirir.
CNC Freze Makineleri
Ağır kesme işlemleri sırasında stabilite için tasarlanmış daha ağır bileşenlere sahip daha büyük makine yatakları. Bu makineler, yüksek malzeme çıkarma oranlarına sahip büyük enjeksiyon kalıplama kalıp parçalarının işlenmesinde mükemmeldir, ancak ince ayrıntı çalışması için sınırlı bir kapasiteye sahiptir.
CNC gravür makineleri
Hızlı ivme ve hassas hareketler sağlayan hafif hareketli bileşenlere sahip kompakt tasarım. Karmaşık desenler ve ince yüzey kaplamaları gerektiren enjeksiyon kalıplama kalıp parçaları üzerinde ayrıntılı çalışma için idealdir.
Tersine, CNC gravür makineleri daha hafif hareketli bileşenlere sahip nispeten daha küçük makine yataklarına sahiptir. Bu azaltılmış kütle, enjeksiyon kalıp şirketlerinin küçük iş parçaları ile çalışırken daha yüksek ortalama işleme hızları elde etmelerini sağlar. CNC gravür makinelerinin gelişmiş dinamik performansı, enjeksiyon kalıplama kalıp parçalarında karmaşık detaylar ve karmaşık geometrilere sahip kalıplar üreten enjeksiyon kalıp şirketleri için özellikle değerlidir.
Modern kalıp üretiminde tamamlayıcı roller
CNC gravür makinelerinin ve geleneksel CNC ekipmanlarının farklı yetenekleri, enjeksiyon kalıp şirketlerinin her iki teknolojiyi de tamamlayıcı rollerde kullanmaktan faydalandığı anlamına gelir. CNC gravür makineleri, kritik enjeksiyon kalıplama kalıp parçaları için olağanüstü detay işleme ve yüksek yüzey kaplama kalitesi elde etmek için küçük ila orta - büyüklüğünde iş parçalarını işlemek için küçük ve orta kesme aletleri kullanımda. Bu arada, CNC freze makineleri ve işleme merkezleri, büyük - ölçekli iş parçalarını işlemek için daha büyük kesme araçlarını kullanmak için enjeksiyon kalıp şirketlerinin tercih edilen seçimi olmaya devam etmektedir.
Teknoloji tamamlayıcılığı
CNC Gravür Güçlü Yönleri
Üstün yüzey kaplaması (RA <0.1 μm)
İyi detayları ve küçük özellikleri işleme yeteneği
Küçük çaplı aletlerle etkili (0.05-10 mm)
Enjeksiyon kalıp parçalarında karmaşık desenler için yüksek hassasiyet
Geleneksel CNC güçlü yönleri
Kaba olma için yüksek malzeme çıkarma oranları
Büyük iş parçalarını idare etme yeteneği
Zor malzemeleri kesmek için yüksek güç
Enjeksiyon kalıp parçalarında büyük özelliklerin verimli işlenmesi
Alt mili hızları ve geleneksel CNC ekipmanının daha büyük kesme araçları, CNC gravür makinelerine kıyasla nispeten daha düşük yüzey kaplama kalitesine neden olur. Ayrıca, bu makineler ince ayrıntılara etkili bir şekilde erişmek ve işlemek için mücadele edebilir. Bununla birlikte, enjeksiyon kalıp şirketleri, ikincil operasyonlar için CNC gravür makineleri kullanılarak bu sınırlamaları ele alabilir, gerekli manuel bitirme miktarını azaltır ve yüksek - Kalite enjeksiyon kalıp parçaları üretimi için genel üretkenliği artırabilir.
Operasyonel benzerlikler ve eğitim hususları

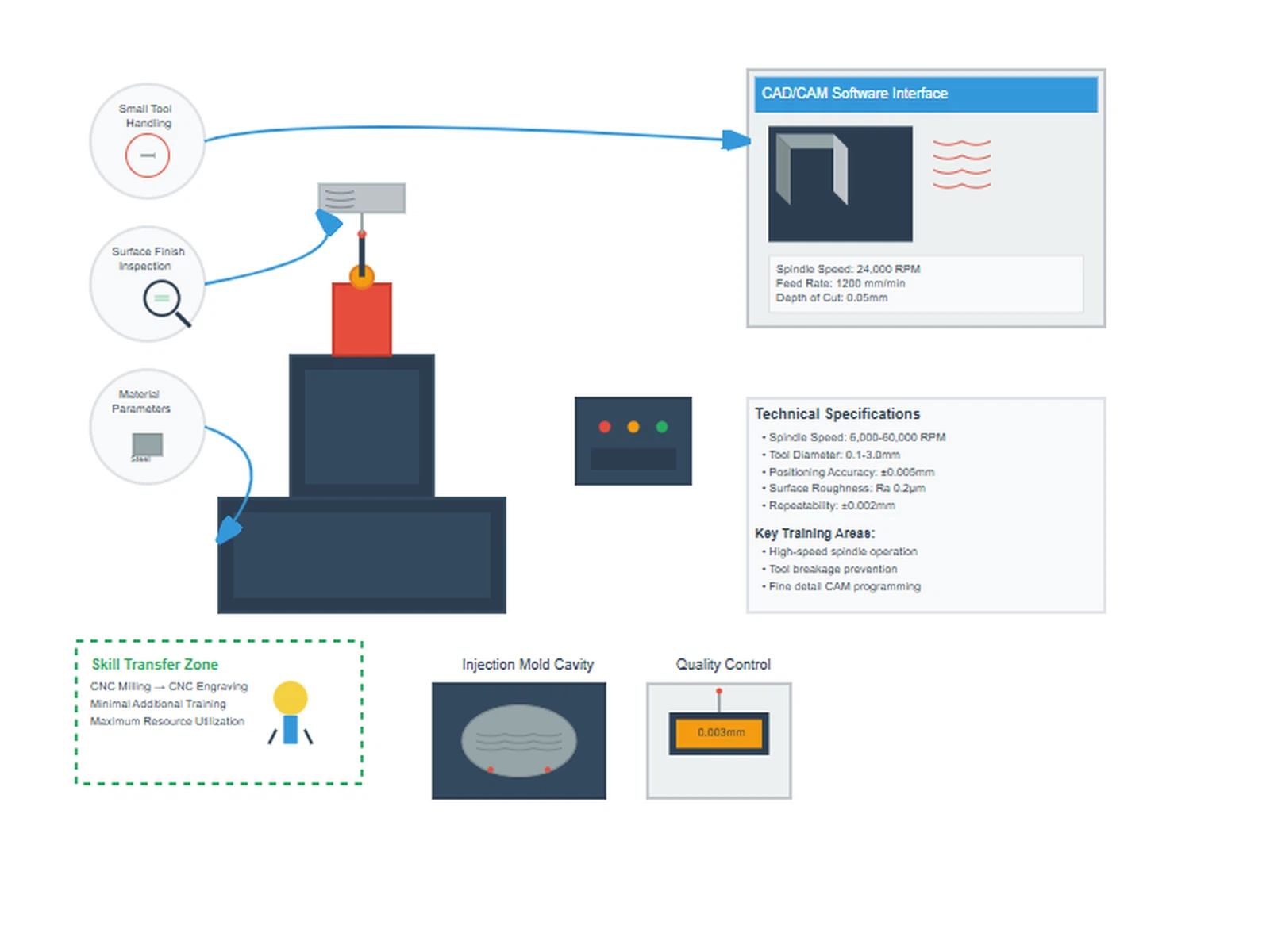

CNC gravür makineleri için operasyonel prosedürler, geleneksel CNC makinelerine yakından paraleldir, yeteneklerini genişleten enjeksiyon kalıp şirketleri için eğitim ve beceri transferini kolaylaştırır. CNC freze işlemlerine aşina olan operatörler, minimum ek eğitim ile CNC gravür makinelerine hızlı bir şekilde uyum sağlayabilir ve enjeksiyon kalıp şirketlerinin mevcut insan kaynaklarını etkili bir şekilde en üst düzeye çıkarmasına izin verir.
Kalıp üretiminde CNC gravür işleme uygulamalarının kapsamlı bir şekilde anlaşılması için, enjeksiyon kalıp şirketleri çeşitli teknik kurumlar aracılığıyla mevcut "kalıp üretim teknolojisi" kursu gibi eğitim kaynaklarına başvurabilir. Video gösterileri ve pratik örnekler, enjeksiyon kalıp şirketlerinin CNC gravür işlemlerinin nüanslarını anlamalarına yardımcı olur ve yüksek - Kalite Enjeksiyon Kalıp Kalıp parçaları üretmek için işleme stratejilerini optimize eder.
Temel Eğitim Gereksinimleri
Küçük takım işleme ve kırılma önleme
Yüksek - Hız İşi İşlem Parametreleri
İnce detaylar için CAD/CAM yazılım özellikleri
Yüzey kaplama denetim teknikleri
Malzeme - Enjeksiyon kalıplama kalıp parçaları için spesifik işleme parametreleri
Kalite Kontrol ve Ölçüm Hususları
CNC oyulmuş özelliklerde tutarlı kalite sağlamak, enjeksiyon kalıp şirketlerinin kapsamlı ölçüm ve muayene protokollerini uygulamalarını gerektirir. Gelişmiş optik ölçüm sistemleri, koordinat ölçüm makineleri ve yüzey profilometreleri, enjeksiyon kalıplama kalıp parçaları üzerindeki oyulmuş metnin ve desenlerin doğruluğunu doğrulayan enjeksiyon kalıp şirketleri için temel araçlar haline gelmiştir. Graved özelliklerinin küçük ölçekli ve ince detayları, bitmiş ürünlerin toleranslarını aşan çözünürlük ve doğrulukla ölçüm ekipmanı talep eder.

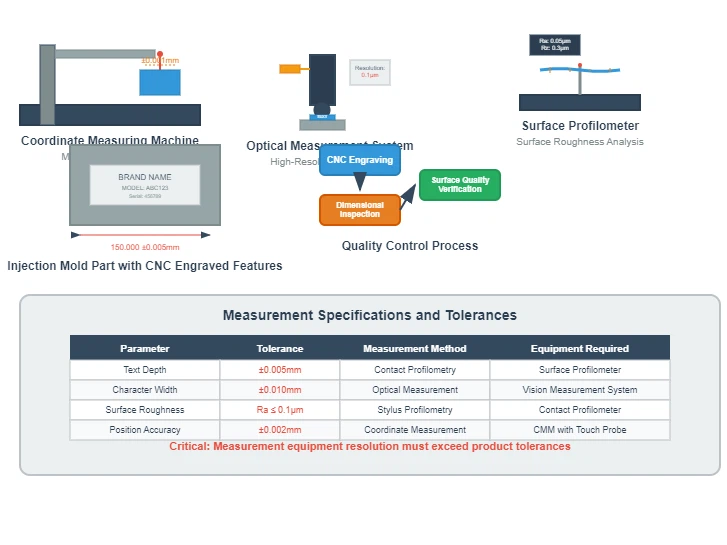

Boyutlu İnceleme
Koordinat Ölçüm Makineleri (CMMS) Enjeksiyon kalıplama kalıp parçalarının kritik boyutlarını mikron - seviye doğruluğu ile doğrulayın.

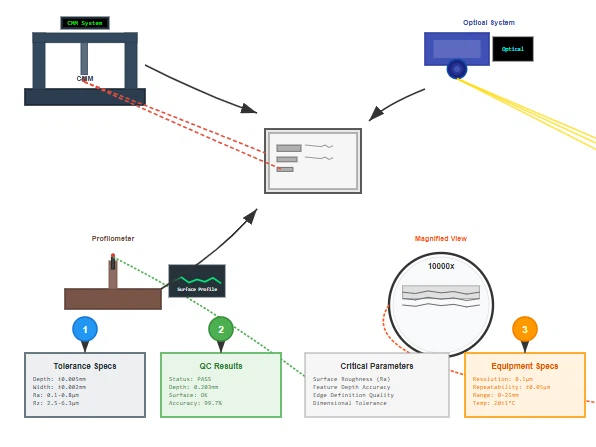

Yüzey analizi
Yüzey profilometreleri ve optik sistemler, enjeksiyon kalıplama kalıp parçalarında oyulmuş yüzeylerin pürüzlülüğünü ve dokusunu değerlendirir.

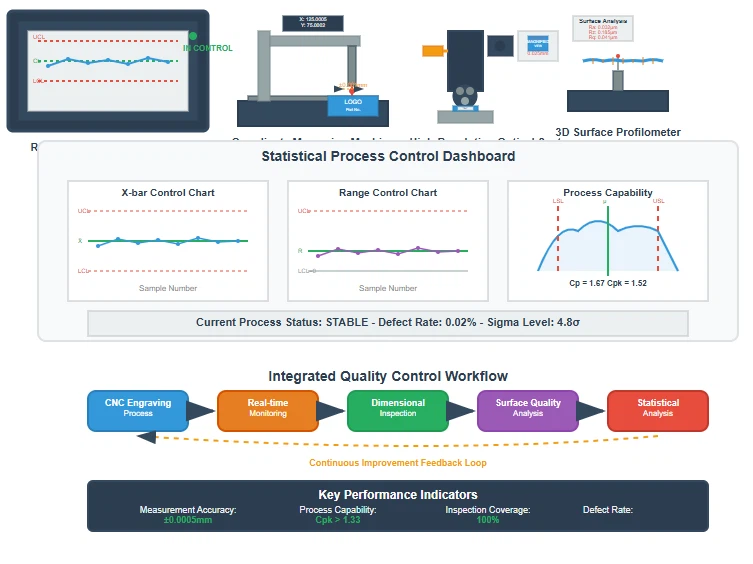

İşlem kontrolü
İstatistiksel süreç kontrol yöntemleri, enjeksiyon kalıplama kalıp parçalarında tutarlı kalite için gravür işlemlerindeki varyasyonları izler.
Hem işleme hem de ölçüm ekipmanlarının düzenli kalibrasyonu ve bakımı, enjeksiyon kalıp şirketlerinin müşterilerinin beklediği yüksek standartları korumasını sağlar. İstatistiksel proses kontrol yöntemlerinin uygulanması, enjeksiyon kalıp şirketlerinin - uyumlu ürünlere neden olmadan önce süreç varyasyonlarını tanımlamasına ve düzeltmelerine yardımcı olur, enjeksiyon kalıp kalıp parçalarının üretiminde atıkları azaltır ve genel verimliliği artırır.
Ekonomik hususlar ve yatırım getirisi
CNC gravür teknolojisi yatırımlarını değerlendirirken, enjeksiyon kalıp şirketleri ilk ekipman maliyetlerinin ötesinde birçok faktörü dikkate almalıdır. Manuel bitirme, gelişmiş ürün kalitesi ve karmaşık projeleri kabul etme yeteneğinin azalması, genel yatırım getirisine katkıda bulunur. Ek olarak, sertleştirilmiş malzemeleri işleme yeteneği, belirli uygulamalar için ısı işlem adımlarını doğrudan ortadan kaldırır, enjeksiyon kalıp şirketlerine daha kısa teslim süreleri ve enjeksiyon kalıp kalıp parçaları üretimi için azaltılmış işlem maliyetleri sağlar.
Enjeksiyon kalıplama kalıp parçaları için teknoloji karşılaştırması
| Faktör | CNC gravürü | Lazer gravürü | Kimyasal dağlama |
|---|---|---|---|
| İlk yatırım | Orta | Yüksek | Düşük |
| İşletme maliyetleri | Ilıman | Yüksek | Düşük (Bertaraf Maliyetleri ile) |
| Kesinlik | Çok yüksek | En yüksek | Ilıman |
| Malzeme uyumluluğu | Sertleştirilmiş çelikler dahil geniş aralık | Çoğu malzeme, değişken sonuçlar | Kazınabilir malzemelerle sınırlı |
| En iyisi | Hassas metin, orta ciltler | Son derece ince detaylar, karmaşık desenler | Sığ Özellikler, Yüksek Hacimler |
Farklı gravür teknolojileri arasındaki seçim, enjeksiyon kalıp şirketlerinin karşılaştığı özel gereksinimlere ve üretim hacimlerine bağlıdır. Lazer Gravür, son derece ince ayrıntılar için üstün özellik sunarken, daha yüksek işletme maliyetleri, enjeksiyon kalıp şirketleri için öncelikle standart metin ve desenleri işleyen gerekçelendirilmeyebilir. Kimyasal dağlama, sığ özellikler için etkili olan maliyet -, ancak enjeksiyon kalıp şirketleri enjeksiyon kalıplama kalıp parçaları üretimi için bu seçeneği değerlendirirken çevresel uyum maliyetlerini ve bertaraf gereksinimlerini göz önünde bulundurmalıdır.
