Metal enjeksiyon kalıplama: termal işleme ve yoğunlaştırma
Metal enjeksiyon kalıplama ve termal konsolidasyonun kritik rolü
Metal enjeksiyon kalıplama (MIM), karmaşık, yüksek hassasiyetli metal bileşenler üretmek için en sofistike üretim işlemlerinden birini temsil eder. Bu teknoloji, plastik enjeksiyon kalıplamanın tasarım esnekliğini, toz metalurjisinin malzeme özellikleri ile birleştirerek, geleneksel yöntemlerle üretilmesi zor veya ekonomik olarak mümkün olmayan karmaşık metal parçaların kütle üretimini sağlar. Bu işlemin kalbinde sinterleme yatıyor, gevşek bağlı toz parçacıklarını yoğun, mekanik olarak sağlam metal bileşenlere dönüştüren önemli termal tedavi aşaması.
MIM işlemi dört temel aşamadan oluşur: hammadde hazırlığı, enjeksiyon kalıplama, tartışma ve termal konsolidasyon. Her aşama nihai ürün kalitesinin belirlenmesinde hayati bir rol oynarken, nihai termal tedavi mekanik özelliklerin, boyutsal doğruluk ve mikroyapısal özelliklerin nihai belirleyicisi olarak durmaktadır. Bu işlem sırasında, metal toz partikülleri atomik difüzyon mekanizmaları yoluyla birbirine bağlanır, gözenekliliği azaltır ve tipik olarak malzemenin teorik maksimumunun% 95 ila% 99'u arasında değişen teorik yoğunluk seviyelerine ulaşır.
MIM işlemi
Kritik son aşama olarak termal konsolidasyon ile MIM işlemi boyunca metal tozundan yüksek hassasiyetli bileşene dönüşüm.
MIM'de termal konsolidasyonun teorik temelleri
MIM bağlamında sinterleme sürecini tanımlamak
Sinterleme, en temel tanımında, toz parçacıklarının atomik difüzyon mekanizmaları yoluyla birincil bileşen malzemenin erime noktasının altına bağlandığı termal bir tedavi işlemidir. ASTM B 243-09A'ya göre, bu işlem özellikle "partiküllerin birbirine bağlanarak gücünü arttırmak amacıyla, ana bileşenin erime noktasının altındaki bir tozun veya kompaktın termal işlemi" olarak tanımlanır. Bu işlem, toz sisteminin toplam yüzey enerjisini azaltmak için termodinamik zorunluluk tarafından yönlendirilir.
MIM uygulamalarında, termal konsolidasyon çoklu kritik fonksiyonlara hizmet eder: artık bağlayıcı bileşenlerinin ortadan kaldırılması, toz parçacıklarının uyumlu bir yapıya birleştirilmesi, boyutsal stabilite elde edilmesi ve istenen mekanik ve fiziksel özelliklerin geliştirilmesi. Bu işlemin MIM'deki karmaşıklığı, kullanılan önemli ölçüde daha ince toz parçacıkları (tipik olarak standart MIM için 15-22 μm ile geleneksel PM için 150 μm ile 15-22 μm ile) ve tartışmayı takiben daha yüksek başlangıç gözeneklilik seviyeleri nedeniyle geleneksel toz metalurjisinin karmaşıklığını aşar.
Anahtar teknik içgörü
MIM tozlarının gelişmiş yüzey alanı (geleneksel PM için 0.05-0.1 m²/g'ye kıyasla 0.5-1.5 m²/g) sinterleme için önemli ölçüde daha büyük bir itici güç yaratarak daha hızlı yoğunlaşmayı mümkün kılar, ancak oksidasyonu önlemek için daha hassas atmosfer kontrolü gerektirir.
Termal tedavi sırasında atomik difüzyon mekanizmaları
İçin temel itici güçsinterlemeToz parçacıklarının yüksek yüzey alan / hacim oranı ile ilişkili yüzey serbest enerjisinin azaltılmasından kaynaklanmaktadır. Bu termodinamik itici güç, her biri boyun oluşumu, yoğunlaştırma ve mikroyapısal evrime farklı katkıda bulunan çeşitli atomik taşıma mekanizmaları ile kendini gösterir.
Yüzey difüzyonu
Atomların partikül yüzeyleri boyunca yoğunlaşmaya neden olmaksızın boyun bölgeleri gelişmesine göç ettiği başlangıç aşamalarında birincil mekanizma.
Hacim difüzyonu
Boşluk göçü yoluyla kristalin kafes yoluyla meydana gelir, bu da yoğunlaşmaya ve karakteristik büzülmeye katkıda bulunur.
Tahıl sınırı difüzyonu
Atomik göç için hızlı taşıma yolu sağlar, özellikle MIM karakteristik ince powder sistemlerinde önemlidir.
Yüzey difüzyonu, atomların yüksek kimyasal potansiyeli bölgelerden partiküller arasındaki gelişmekte olan boyun bölgelerine kadar partikül yüzeyleri boyunca göç ettiği termal işlemenin başlangıç aşamalarında birincil mekanizmayı temsil eder. Bu mekanizma, yoğunlaşmaya veya büzülmeye neden olmadan boyun büyümesine katkıda bulunur. Yüzey difüzyonu için aktivasyon enerjisi tipik olarak yığın difüzyon mekanizmalarına göre daha düşüktür ve boyun oluşumunun nispeten daha düşük sıcaklıklarda başlamasına izin verir.
Boşluk göçü yoluyla kristalin kafes yoluyla meydana gelen hacim difüzyonu, süreç ilerledikçe giderek daha baskın hale gelir. Bu mekanizma, tahıl sınırlarından boyun bölgelerine hareket eden atomları, doğrudan yoğunlaşmaya ve MIM bileşenlerinde gözlenen karakteristik büzülmeye katkıda bulunur. Hacim difüzyon oranı, çoğu metalik sistem için sıcaklıkta yaklaşık 20-30 derece artışı iki katına çıkararak sıcaklık ile bir arrhenius ilişkisini takip eder.
Tahıl sınırı difüzyonu, atomik göç için hızlı bir taşıma yolu sağlar, özellikle MIM karakteristik ince powder sistemlerinde önemlidir. Sıkıştırılmış ince tozlardaki tane sınırlarının bolluğu, daha kaba toz sistemlerine kıyasla konsolidasyon kinetiğini hızlandıran çok sayıda yüksek difüzyon yolunu oluşturur. Bu mekanizma, birbirine bağlı gözeneklilik sferoidize olmaya ve izole etmeye başladığında orta aşama işleme sırasında özellikle önemli hale gelir.
Termal tedavinin farklı aşamalarında partikül boynu oluşumu ve büyüme gösteren sinterleme işleminin mikroskobik görselleştirilmesi
İlk aşama işleme
Sinterlemenin ilk aşaması, atomik hareketliliğin kayda değer hale geldiği sıcaklıklara ulaştıktan hemen sonra başlar, tipik olarak mutlak erime sıcaklığının yaklaşık 0,5-0.6 katı. Bu aşamada boyun oluşumu, yüzey ve tane sınır difüzyonu yoluyla parçacık temas noktalarına başlar. Boyun yarıçapı, (x/a)^n=bt olarak ifade edilen zamanla bir güç yasası ilişkisinin ardından büyür, burada x boyun yarıçapıdır, a parçacık yarıçapıdır, n mekanizmaya bağlı bir üs, B sıcaklığa bağlı bir sabittir ve T zamandır.
10-20 μm'lik medyan partikül boyutlarına sahip küresel tozlar kullanan MIM sistemleri için, başlangıç aşaması, ara aşama konsolidasyonuna geçmeden önce tipik olarak 0.3-0.4 boyun-parçacık yarıçapı oranlarına ulaşır. MIM tozlarının ince parçacık boyutu özelliği, yüzey alanlarının 0.5 m²/g'yi aşmasına neden olan ve boyun oluşumu için önemli itici güç sağlar. Bu yüksek yüzey enerjisi, tipik işleme sıcaklıklarında birkaç dakika içinde meydana gelen ölçülebilir boyun oluşumu ile hızlı başlangıç aşaması kinetiğini teşvik eder.
Ara aşama yoğunlaştırma
Ara aşama, gözenekliliğin yaklaşık% 40'dan% 5-8'e düştüğü birincil yoğunlaştırma aşamasını temsil eder. Bu aşamada, başlangıçta düzensiz gözenek kanalları sorunsuz kavisli, birbirine bağlı ağlara dönüşür. Gözenek yapısı evrimi, yüzey eğriliği varyasyonlarını en aza indirerek termodinamik prensipleri takip ederek düzgün gözenek kanalı çapları ve pürüzsüz gözenek katı arayüzler ile sonuçlanır.
Orta evre sinterleme sırasında yoğunlaşma öncelikle tane sınırı ve hacim difüzyon mekanizmaları yoluyla gerçekleşir. Kinetikler, Hansen ve ark. MIM sistemleri için doğru tahminler sunmak. Bu model, çoklu difüzyon mekanizmalarının eşzamanlı çalışmasını açıklar ve yoğunlaştırma oranlarını sıcaklık, zaman ve parçacık boyutunun fonksiyonları olarak tahmin eder.
"Ara sinterleme aşaması, yoğunlaşmanın çoğunun meydana geldiği kritik dönemi temsil eder, tahıl büyümesine karşı gözeneklilik azalmasını dengelemek için gerekli dikkatli sıcaklık kontrolü. Optimal sıcaklık profillerinden küçük sapmalar bile, nihai mekanik özellikleri önemli ölçüde etkileyen eksik yoğunlaşmaya veya aşırı tahıl büyümesine neden olabilir."
- Profesör Robert K. Alman, Pennsylvania Eyalet Üniversitesi, 2020.
MIM'de ara aşama işlemesi sırasında büzülme davranışı tipik olarak öngörülebilir desenleri takip eder ve ilk paketleme yoğunluğuna ve toz özelliklerine bağlı olarak doğrusal büzülme değerleri% 12-20 arasında değişir. Bu büzülmenin uygun işlem parametreleri yoluyla kontrol edilmesi, iyi kontrol edilen MIM işlemleri için ±% 0.3-0.5 içinde boyutsal toleranslar sağlar.
Son aşama konsolidasyonu
Kalan gözeneklilik izole edildiğinde ve süreksiz hale geldiğinde, tipik olarak%92'yi aşan göreceli yoğunluklarda son aşama işleme başlar. Gözenek yüzey alanı azaldıkça sürekli yoğunlaşma için itici güç azalır ve bu da giderek daha yavaş yoğunlaştırma kinetiği ile sonuçlanır. İzole edilmiş gözenekler, kapalı gözenekler içindeki gaz basıncı kılcal basıncı büzülmeyi dengelediğinde termodinamik olarak stabil hale gelebilir.
Uluslararası Toz Metalurjisi Dergisi'nde yayınlanan son araştırmalara göre, "MIM bileşenlerinin son aşama sinterlenmesi sırasında artık gözenekliliğin ortadan kaldırılması, sıcaklık ve atmosfer koşullarının dikkatli optimizasyonu gerektirir, çünkü kapalı gözenekler içindeki sıkışmış gazlar, vakum işleme veya difüzyona karşı stabilize edebilir. (Johnson, DL, "MIM Uygulamaları İçin İleri Teori ve Uygulama," Uluslararası Toz Metalurjisi Dergisi, Cilt . 57, hayır . 3, 2021, s . 45-62).
Tahıl büyümesi, nihai aşama tedavisi sırasında giderek daha önemli hale gelir ve tahıl sınırları toplam arayüzey enerjisini azaltmak için göç eder. Aşırı tane büyümesi mekanik özellikleri, özellikle yorgunluk direnci ve darbe tokluğunu bozabilir. Bu nedenle, termal döngüler yoğunlaştırma gereksinimlerini, uygun zaman sıcaklığı profilleri yoluyla mikroyapısal kabaleşmeye karşı dengelemelidir.
Sıcaklık, zaman ve göreceli yoğunluk arasındaki ilişkiyi gösteren sinterlemenin üç aşamasında yoğunluk ilerleme eğrisi
MIM işleme için malzemeler ve toz özellikleri
Toz Seçim Kriterleri
MIM sinterleme için uygun tozların seçimi, parçacık boyutu dağılımı, morfoloji, kimyasal bileşim ve yüzey kimyası dahil olmak üzere birçok faktörün dikkatle değerlendirilmesini gerektirir. Optimal MIM tozları, nispeten dar boyut dağılımlarına sahip 4-12 μm arasında medyan partikül boyutları (D50) sergiler (geometrik standart sapma<2.5). This size range balances consolidation activity against handling difficulties and oxidation susceptibility associated with ultrafine powders.
Tipik olarak gaz atomizasyonu yoluyla üretilen küresel toz morfolojisi, düzensiz parçacıklara kıyasla üstün paketleme özellikleri ve akış davranışı sağlar. Küresel MIM tozlarının musluk yoğunluğu tipik olarak teorik yoğunluğun% 50-65'ine ulaşır, bu da daha yüksek yeşil yoğunluklar ve daha öngörülebilir büzülme davranışı sağlar. Su atomize edilmiş tozlar, daha ekonomik olsa da, özel bağlayıcı formülasyonlar ve işleme koşulları gerektirebilecek düzensiz morfolojiler sergiler.
| Malzeme tipi | Tipik Parçacık Boyutu (D50) | Sinterleme sıcaklığı aralığı | Ulaşılabilir yoğunluk |
|---|---|---|---|
| 316L paslanmaz çelik | 8-12 μm | 1320-1380 derece | 96-98% |
| 17-4ph paslanmaz çelik | 6-10 μm | 1300-1360 derece | 97-99% |
| Düşük alaşım çelikler | 10-15 μm | 1120-1250 derece | 95-97% |
| Ti-6al-4V | 4-8 μm | 1200-1350 derece | 95-98% |
Ortak MIM malzemeleri ve bunların işleme özellikleri
Paslanmaz çelikler, özellikle 316L ve 17-4ph sınıfları, en büyük MIM üretim hacmini temsil eder. Bu malzemeler, 1250-1380 derecelik sıcaklıklarda hidrojen veya vakum atmosferlerinde kolayca birleştirilir. Kromun varlığı düşük çiğ noktası atmosferleri gerektirir (<-40°C) to prevent oxidation and maintain corrosion resistance. Processed densities typically exceed 96% with appropriate treatment, achieving mechanical properties comparable to wrought materials.
Fe-2ni ve FE-0.8C kompozisyonları içeren düşük alaşımlı çelikler, yapısal uygulamalar için ekonomik alternatifler sunar. Bu malzemeler hidrojen-azot atmosferlerinde 1120-1250 derecede etkili bir şekilde işlemektedir. Atmosfer yönetimi yoluyla karbon kontrolü, istenen mekanik özelliklere ve boyutsal stabiliteye ulaşmak için kritik öneme sahiptir.
Titanyum alaşımları, interstisyel elementlere yüksek afiniteleri nedeniyle benzersiz zorluklar sunar. Sinterleme yüksek vakum gerektirir (<10^-4 torr) or high-purity argon atmospheres with oxygen levels below 50 ppm. Typical processing temperatures range from 1200-1350°C for Ti-6Al-4V, achieving densities of 95-98% with careful process control.
Paslanmaz çelik, düşük alaşım çelik ve titanyum alaşımları dahil olmak üzere MIM'de kullanılan çeşitli metal tozlarının parçacık morfolojisini gösteren SEM görüntüleri
Sinterleme sırasında atmosfer kontrolü ve yönetimi
Atmosfer gereksinimleri ve etkileri
Sinterleme atmosferi, MIM sinterlemesinde birden fazla kritik rol oynar: oksidasyonu önleme, oksit azaltmayı kolaylaştırma, karbon içeriğinin kontrol edilmesi ve artık bağlayıcı bileşenlerinin çıkarılması. MIM tozlarının aşırı yüzey alanı (genellikle 1 m²/g'yi aşan), geleneksel toz metalurjisine kıyasla atmosfer saflığını özellikle kritik hale getirir.
Hidrojen atmosferleri, çoğu demir ve bakır bazlı alaşım için uygun olan azaltma koşulları sağlar. Hidrojen kısmi basınç, işleme sıcaklığında metal oksit azaltma için denge değerini aşmalıdır ve tipik olarak -40 derecenin altında çiğ noktaları gerektirir. Saf hidrojen maksimum indirgeme potansiyeli sunar, ancak karbon içeren çeliklerde decarboreizasyona neden olabilir, bu da hidrokarbon ilaveleri yoluyla karbon potansiyeli kontrolü gerektirir.
Vakum işleme kontaminasyon risklerini ortadan kaldırır ve artık bağlayıcılar ve reaksiyon ürünleri dahil olmak üzere uçucu türlerin çıkarılmasını kolaylaştırır. 10^-3 ila 10^-5 Torr vakum seviyeleri çoğu MIM malzemesi için yeterlidir, titanyum gibi reaktif metaller daha yüksek vakum seviyeleri gerektirir. Vakumda konvektif ısı transferinin olmaması, sıcaklık homojenliğini sağlamak için dikkatli fırın tasarımı gerektirir.
Proses Kontrolü ve İzleme
Modern sinterleme fırınları, kompozisyonu, akış hızını ve saflığı gerçek zamanlı olarak izleme ve ayarlama sofistike atmosfer kontrol sistemleri içerir. Sürekli çiğ noktası izleme, CO/CO2 veya CH4/H2 oranları yoluyla karbon potansiyeli kontrolü, demir alaşımlarda istenen karbon seviyelerini korur.
Malzeme bilimi ve mühendislik alanında kapsamlı bir çalışma, "Mim sinterleme sırasında, özellikle oksijen kısmi basınç ve karbon potansiyeli sırasında gerçek zamanlı atmosfer izlemenin, nihai mikroyapı ve özelliklerin kesin kontrolünü mümkün kıldığını gösteriyor. RA,% 102 ve karbon içeriği içinde,% 10, karbon içeriği içinde boyutsal toleransları koruma yeteneğini gösterdiğini gösterdiğini gösteriyor, (karbon içeriği% 10, karbon içeriği, (karbon içeriği) (karbon) içinde% 10, karbon içeriği, (karbon içeriği% 10,% 10,% 10, karbon içeriğinin% 10'unu sürdürme yeteneğini gösterdi, ve diğerleri, "MIM'de Boyutsal Kontrol Üzerine Atmosfer Etkileri", Malzeme Bilimi ve Mühendisliği A, Cilt . 812, 2021, 141089).
Anahtar atmosfer parametreleri
Oksijen kısmi basınç (ppm seviyesi kontrolü)
Çiy noktası (<-40°C for most metallic systems)
Karbon potansiyeli (demirli alaşımlar için% 0.05-1.2)
Akış hızı ve tekdüzelik
Basınç Kontrolü (vakum sistemleri için)
Gaz bileşimi, çiy noktası ve karbon potansiyelinin gerçek zamanlı izleme ve kapalı döngü kontrolünü içeren MIM sinterleme fırınları için gelişmiş atmosfer kontrol sistemi
MIM sistemlerinde sıvı faz işleme
Kalıcı sıvı faz işleme
Bazı MIM sistemleri, hızlı yoğunlaştırma ve üstün mekanik özellikler elde etmek için kalıcı sıvı faz sinterlemesini kullanır. W-Ni-FE bileşimleri gibi ağır alaşımlar, Tungsten katı kalırken Ni-Fe bağlayıcı fazının yaklaşık 1460 derecede eridiği bu yaklaşımı örneklendirir.
Sıvı fazı, çözünme-tazminat mekanizmaları yoluyla hızlı malzeme taşınması sağlar ve katı hal işleme için gereken saatlere kıyasla 30-60 dakika içinde tam yoğunluk elde eder.
Sıvı fazı katı parçacıkları etkili bir şekilde ıslatmalıdır (temas açısı<90°) and exhibit finite solid solubility to enable dissolution-reprecipitation. The volume fraction of liquid typically ranges from 5-35%, with higher fractions risking shape distortion through gravitational slumping or liquid phase migration.
Geçici sıvı faz sinterleme
Geçici sıvı faz sinterleme, geçici sıvı oluşumu sürekli difüzyon yoluyla katılaşmadan önce yoğunlaşmayı hızlandırdığında meydana gelir. Supersolidus sıvı fazı sinterleme (SLP'ler), önceden alaşımlı tozların katı sıcaklıklarının biraz üzerinde ısıtıldığı ve tahıl sınırlarında ve partikül yüzeylerinde% 1-5 sıvı faz ürettiği kontrollü bir uygulamayı temsil eder.
M2 ve M4 kalitelerini içeren takım çelikleri, aşınma direnci için gerekli olan karbür dağılımlarını korurken hızlı yoğunlaştırma elde etmek için SLP'leri kullanır. Geçici sıvı, homojenizasyon yoluyla katılaşmadan önce parçacık yeniden düzenlemesini ve hızlı kütle taşımacılığını kolaylaştırır. Bu yaklaşım, minimal tane büyümesi ve karbür kaba hale gelen% 98-99 yoğunluk başarısını sağlar.
Sıvı faz işlenmiş malzemelerde artmış yoğunlaştırma ve bağlanma gösteren katı hal sinterleme (sağ) ve sıvı faz sinterleme (solda) arasındaki mikroyapısal karşılaştırma
MIM termal işleme için gelişmiş teknolojiler
Spark plazma işleme uygulamaları
Saha destekli teknoloji (FIST) olarak da adlandırılan Spark plazma sinterleme (SPS), ısıtma sırasında doğrudan toz kompaktından darbeli elektrik akımını uygular. Bu teknik, geleneksel yöntemlere kıyasla 100 derece /dk ve azaltılmış işlem sıcaklıklarını aşan hızlı ısıtma oranlarını sağlar. MIM uygulamaları için SPS, tam yoğunluk elde ederken ultra ince mikro yapıların korunma potansiyeli sunar.
SPS geliştirmesinin altında yatan mekanizmalar, plazma oluşumu, elektromigrasyon ve parçacık kontaklarında lokalize joule ısıtmasından önerilen katkılarla tartışılmaya devam etmektedir. Mekanizmadan bağımsız olarak, deneysel kanıtlar, mekanik özellikleri korurken veya iyileştirirken çeşitli MIM malzemeleri için işleme sıcaklığında 100-200 derece azalma göstermektedir.
Mikrodalga işleme gelişmeleri
Mikrodalga sinterleme, dielektrik kayıp mekanizmaları yoluyla hacimsel ısıtma üretmek için 2.45 veya 28 GHz'de elektromanyetik radyasyon kullanır. Bu yaklaşım, toz parçacıklarının seçici olarak ısıtılması, azaltılmış işlem süreleri ve gelişmiş difüzyon kinetiği gibi potansiyel avantajlar sunar. Bununla birlikte, oda sıcaklığında çoğu metalin düşük dielektrik kaybı, mikrodalga ve geleneksel ısıtma elemanlarını birleştiren hibrid ısıtma yaklaşımlarını gerektirir.
MIM bileşenlerinin mikrodalga işlenmesindeki son gelişmeler, paslanmaz çelikler ve manyetik alaşımlar dahil olmak üzere spesifik malzemeler için fizibilite gösterir. İşleme süreleri, karşılaştırılabilir yoğunlukları ve mekanik özellikleri korurken geleneksel yöntemlere kıyasla% 50-70 azalır. Mikrodalga işlemenin hacimsel ısıtma özelliği, büyük veya karmaşık geometri bileşenleri için üstün sıcaklık homojenliği sağlar.
Kıvılcım plazma sinterleme sistemi
Termal işleme sırasında kalite kontrolü ve karakterizasyonu
Yerinde izleme teknikleri
Modern sinterleme operasyonları, yoğunlaştırma ilerlemesini izlemek ve süreç anomalilerini tespit etmek için yerinde izleme yeteneklerini giderek daha fazla içeriyor. Dilatometri, gerçek zamanlı büzülme verileri sağlar, bu da aşama geçişlerinin kesin olarak belirlenmesini ve ısıtma profillerinin optimizasyonunu sağlar. Gelişmiş sistemler, termal genleşme etkilerinden boyutsal değişiklikleri izole etmek için inert referanslara karşı örnek davranışları karşılaştırarak diferansiyel dilatometri içerir.
Akustik emisyon izleme, çatlak oluşumu, faz dönüşümleri ve hızlı tahıl büyümesi gibi mikroyapı olaylarını tespit eder. Akustik imzalar, kusurların erken saptanmasını sağlayan spesifik işleme olayları ile ilişkilidir. Proses kontrol sistemleriyle entegrasyon, kusur yayılmasını önlemek için otomatik parametre ayarlamasına izin verir.
İşleme sonrası karakterizasyon
Termal olarak işlenmiş MIM bileşenlerinin kapsamlı karakterizasyonu, boyutsal ölçüm, yoğunluk belirleme, mikroyapısal analiz ve mekanik testi kapsar. Koordinat ölçüm makineleri (CMM) veya optik tarama sistemlerini kullanarak boyutsal inceleme, tasarım spesifikasyonlarına uygunluğu doğrular ve büzülme tahminlerini doğrular.
Archimedes prensibi ile yoğunluk ölçümü, sinterleme bütünlüğünün hızlı bir şekilde değerlendirilmesini sağlar. Hedef yoğunluklar tipik olarak teorikin% 95'ini aşar,% 98'i optimize edilmiş süreçler için elde edilebilir. Görüntü analizi veya cıva izinsiz giriş porosimetri yoluyla artık gözeneklilik karakterizasyonu, gözenek boyutu dağılımlarını ve mekanik özellikleri etkileyen birbirine bağlanabilirliği ortaya çıkarır.
Optik ve elektron mikroskopisi yoluyla mikroyapısal inceleme, tane boyutunu, faz dağılımlarını ve kusur popülasyonlarını ortaya çıkarır. Elektron geri saçılma kırınımı (EBSD), anizotropik özelliklerle ilgili kristalografik doku bilgileri sağlar. Enerji-dağınık spektroskopi (EDS) veya dalga boyu discivatif spektroskopi (WDS) yoluyla kimyasal analiz, bileşimsel homojenliği doğrular ve kontaminasyonu veya ayrımı tanımlar.

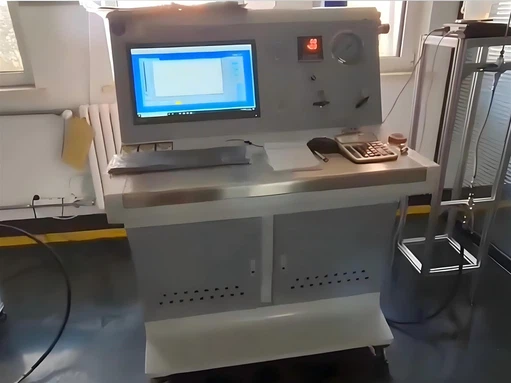

Yerinde dilatometri
Termal profilleri optimize etmek ve işleme anomalilerini tespit etmek için sinterleme sırasında boyutsal değişikliklerin gerçek zamanlı izlenmesi.
Mikroyapı analiz
Sinterleme etkinliğini doğrulamak için tahıl yapısı, faz dağılımı ve gözenekliliğin ayrıntılı olarak incelenmesi.
Mekanik test
Mekanik özellik başarısını doğrulamak için gerilme mukavemeti, sertlik ve tokluğun değerlendirilmesi.
Süreç optimizasyonu ve sorun giderme
Isıtma hızı optimizasyonu
Sinterleme sırasında ısıtma oranı mikroyapısal evrimi ve son özellikleri önemli ölçüde etkiler. Hızlı ısıtma, ara sıcaklıklarda daha düşük maruz kalma süresi yoluyla tahıl büyümesini en aza indirir, ancak bozulmaya veya çatlamaya neden olan termal gradyanlar üretebilir. Optimal ısıtma oranları, fırın yetenekleri ve üretim gereksinimlerini göz önünde bulundururken bu rakip faktörleri dengeler.
Çok aşamalı ısıtma profilleri, MIM işleme için özellikle etkilidir. 400-800 derece aralığında ilk yavaş ısıtma (2-5 derece /dk) tam bağlayıcının çıkarılmasını sağlar ve termal şoku önler. Ara sıcaklıklar yoluyla hızlı ısıtma (10-20 derece /dakika) tahıl büyümesini en aza indirirken, daha yavaş nihai yaklaşım (5-10 derece /dakika) işleme sıcaklığı sıcaklık homojenliğini sağlar.
Ortak işleme kusurları ve çözümleri
Çarpıtma
Tek tip olmayan büzülme, yerçekimi etkileri veya destek armatürleri ile sürtünmeden kaynaklanır.
Çözümler:Minimum temas alanı ile seramik veya refrakter metal armatürleri kullanan optimize edilmiş destek tasarımları, aşırı sıvı faz oluşumunu önleyen uygun işleme sıcaklıklarının seçimi ve termal gradyan kaynaklı çözgüceyi önleyen kontrollü soğutma oranlarının uygulanması.
Artık gözeneklilik
Mekanik özellikleri sınırlar ve yetersiz işleme sıcaklığından veya zamanından kaynaklanabilir, kontaminasyon tam yoğunlaşmayı önler veyaKapalı gözeneklerde tuzaklı gazlar.
Çözümler:Tahıl büyüme kısıtlamaları içindeki tedavi süresinin veya artan sıcaklığın artması, atmosfer saflığını ve akış paternlerini iyileştirme ve gaz çıkarmayı kolaylaştıran vakum veya hidrojen atmosferlerinin kullanılması.
Karbon Kontrol Sorunları
Demirleme veya karbürizasyon olarak tezahür eder, demir alaşımlarında mekanik özellikleri ve boyutsal stabiliteyi etkiler.
Çözümler:Alaşım kompozisyonuyla eşleşen hassas atmosfer karbon potansiyeli kontrolü, karbon transferini önleyen ve sertlik testi veya kimyasal analiz yoluyla karbon içeriğini izleyen uygun setter malzemeleri seçimi.
Endüstriyel uygulama ve üretim hususları
Fırın seçimi ve tasarım
Endüstriyel MIM sinterlemesi, belirli malzemeler ve üretim hacimleri için optimize edilmiş çeşitli fırın tasarımları kullanır. Parti fırınları çoklu alaşımlar ve geliştirme çalışmaları için esneklik sunar, ancak verim sınırını sınırlar. Sürekli fırınlar üstün üretim oranları ve tutarlılık sağlar, ancak belirli malzemeler için özel kurulumlar gerektirir.
Yürüyüş ışını fırınları, MIM üretimi için popüler bir sürekli tasarımı temsil eder ve parçaları seramik veya metalik kirişler üzerindeki birden fazla sıcaklık bölgesi ile taşır. Bu tasarım parça temasını en aza indirir, kontaminasyon ve bozulma risklerini azaltır. Isıtma bölgeleri tipik olarak 6-12 metre yayılır ve işlenen malzemelere bağlı olarak maksimum sıcaklıklar 1400-1600 dereceye ulaşır.
İtme fırınları, standart bileşenlerin yüksek hacimli üretimi için ekonomik sürekli işleme sunar. Parçalar, ısıtma bölgelerinden setter plakaları veya tekneler üzerinde hareket ederek yapışmayı veya kontaminasyonu önlemek için dikkatli bir tasarım gerektirir. Çok katmanlı konfigürasyonlar, ± 5 derece içinde sıcaklık homojenliğini korurken verimi en üst düzeye çıkarır.
Ekonomik düşünceler
Sinterleme aşaması, enerji tüketimi, atmosfer gazları ve sermaye ekipmanı amortisman yoluyla toplam MIM işleme maliyetlerinin% 15-25'ini temsil etmektedir. Geliştirilmiş yalıtım, iyileştirici ısıtma ve azaltılmış işlem süreleri yoluyla enerji verimliliğine odaklanan optimizasyon önemli maliyet faydaları sağlar.
Atmosfer gaz tüketimi, özellikle hidrojen bazlı süreçler için büyük bir işletme gideri oluşturmaktadır. Saflaştırma özelliklerine sahip devridaim sistemleri, gerekli saflık seviyelerini korurken gaz tüketimini% 60-80 oranında azaltır. Azot-hidrojen karışımlarını içeren alternatif atmosferler, uyumlu malzemeler için maliyet azaltma sunar.
Maliyet optimizasyon stratejileri
Enerji kullanımını optimize etmek için çok bölgeli fırın tasarımlarının uygulanması
Gaz tüketimini azaltmak için atmosfer geri dönüşüm sistemlerinin kullanılması
Hızlandırılmış ısıtma protokolleri yoluyla döngü sürelerini optimize etmek
Kesinti süresini azaltmak için öngörücü bakımın uygulanması

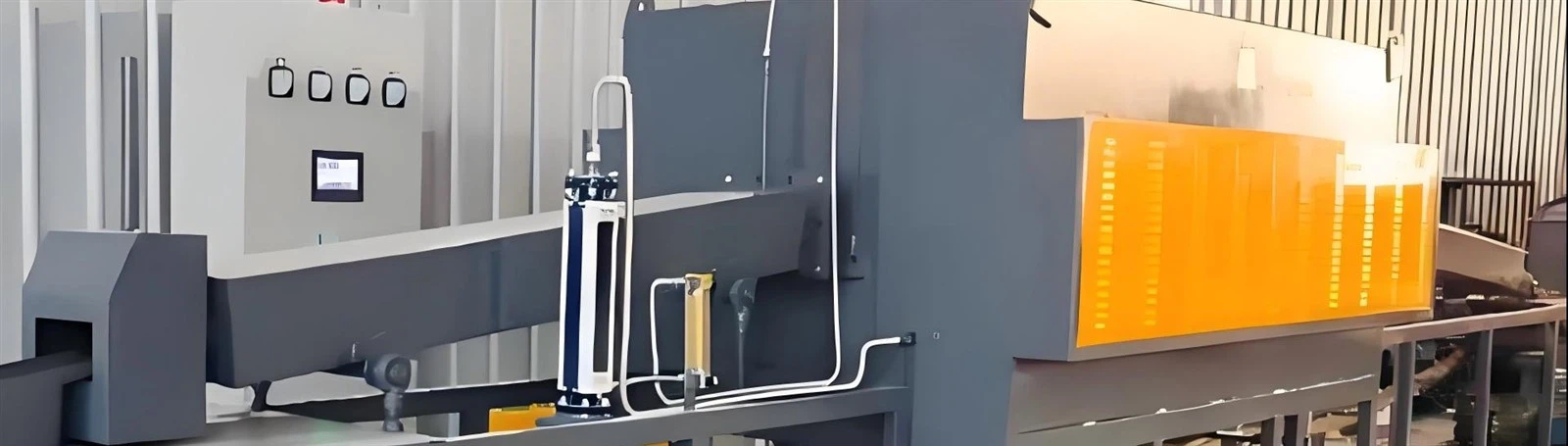

Birden fazla sıcaklık bölgesi ve atmosfer kontrol sistemlerine sahip yüksek hacimli MIM üretimi için endüstriyel sürekli yürüyüş ışın sinterleme fırını
Gelecekteki gelişmeler ve gelişmekte olan teknolojiler
Katkı Üretim Entegrasyonu
MIM ve katkı üretim teknolojilerinin yakınsaması, genişletilmiş tasarım özgürlüğü ve azaltılmış kalkınma döngülerini vaat etmektedir. MIM hammaddelerinin bağlayıcı püskürtme, yerleşik sinterleme işlemleri kullanırken enjeksiyon kalıplama özelliklerini aşan karmaşık geometrileri mümkün kılar. Bu hibrit yaklaşım, Adil üretiminin tasarım esnekliğini MIM'in malzeme özellikleri ve yüzey kaplaması ile birleştirir.
Bağlı metal birikimindeki son gelişmeler, filament bazlı 3D baskıyı MIM'den türetilen katalitik tartışma ve termal konsolidasyon işlemleriyle birleştirir. Bu yaklaşım, özellikle düşük hacimli veya özelleştirilmiş üretim için değerli olan enjeksiyon kalıplama altyapısı olmadan MIM kalitesinde bileşenlerin dağıtılmış üretimini sağlar.
Yapay zeka ve makine öğrenimi uygulamaları
Makine öğrenimi algoritmaları, tarihsel üretim verilerinde kalıp tanıma yoluyla sinterleme süreci optimizasyonunu giderek daha fazla desteklemektedir. Süreç parametreleri ve kalite sonuçları konusunda eğitilmiş sinir ağları, yeni malzemeler veya geometriler için optimal işleme koşullarını öngörerek geliştirme süresini ve yineleme gereksinimlerini azaltır.
Yapay zeka kullanarak gerçek zamanlı süreç kontrolü, yerinde izleme verilerine yanıt verir, sıcaklık profillerini ve atmosfer koşullarını, girdi varyasyonlarına rağmen kaliteyi korumak için ayarlar. Bu sistemler, üretim çalışmalarında boyutsal tutarlılığı artırırken hurda oranlarını% 30-50 azaltma yeteneğini göstermektedir.
