Cep telefonu kabuğunun sıcak nozulu için enjeksiyon kalıbı tasarımının önemli noktaları

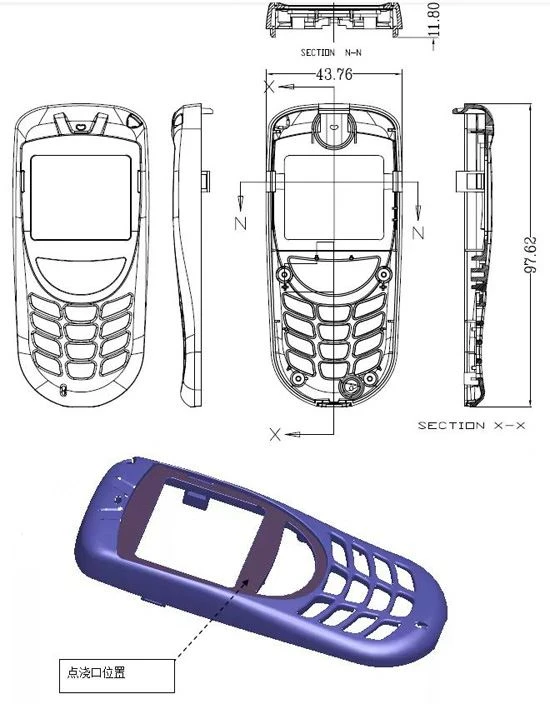

Cep telefonu kılıfı ürünü Şekil 1'de gösterilmektedir. Ürünün maksimum boyutu 97.62 mm x 43.76mm x 11.80 mm, plastik parçanın ortalama kalınlığı 1.10 mm, plastik parçanın malzemesi ABS plus PC'dir, büzülme oranı 1.006, plastik parçanın kalitesi ise 5.80 gramdır. Plastik parçalar için teknik gereksinimler, tepe noktaları, enjeksiyon kalıplamadan memnuniyetsizlik, akış çizgileri, gözenekler, çarpık deformasyon, gümüş çizgiler, soğuk malzemeler, jet çizgileri vb. gibi kusurların olmamasıdır.
Cep telefonu kabuğu, üst ve alt kabuklardan oluşur. Alt ve üst kabuklar monte edildikten sonra derz yüzeyinin düzgün olması ve cızırtı olmaması istenir ve görünüm güzeldir. Cep telefonu kabuğu, kalıp üzerinde yüksek gereksinimleri olan yüksek görünüme sahip çok zorlu bir plastik parçadır. Cep telefonu kabuğunun plastik kısmı, yüksek tokluk ve mukavemetin yanı sıra iyi enjeksiyon performansına sahip, yaygın olarak plastik alaşım olarak bilinen ABS artı PC'den yapılmıştır. En önemlisi, yere düştüğünde çatlama yapmayan, cep telefonu ürünlerinin gereksinimlerini karşılayabilecek plastik alaşımlı ürünlerdir.
Cep telefonu kılıfının doğruluk gereksinimlerine göre, kalıp tasarımı boşluk sıralaması 1'dir. Kalıp tabanı, standart kalıp tabanı CI2330'dur ve boşluk sıralaması, cep telefonu kılıfının üretim partisi olduğu için değil, 1'dir. küçük, ancak doğruluk belirlenir. Kalıp tasarım çizimi Şekil 2'de gösterilmiştir. Cep telefonu kabuğunun kapı konumu, kabuğun üst yüzeyindeki iki pencerenin ortasında seçilir ve tutkalı bir noktadan enjekte etmek için tek bir sıcak meme kullanılır. Plastik parça monte edildikten sonra, kapı konumu, plastik parçanın görünümünü etkilemeyecek şekilde lens tarafından kapatılır.
Plastik parçanın kenarlarında montaj için 4 adet kanca bulunmaktadır. Ekli 3D çizime bakın. Hareketli kalıp kaydırıcısını tasarlamak gereklidir. İç tarafta, eğik fırlatma için tasarlanması gereken 3 alt kesim vardır. Hareketli kalıp sürgüsü çok küçük olduğu için, eğimli kılavuz direğinin yerini almak için sürgü üzerinde bir diken tasarlanmıştır. Üç eğimli çatının tümü, MLM alt yapısının eğimli çatısını benimser. Buradaki minimum pim çapı ø4'tür. Kalıp tasarımında kilit nokta vardır, hareketli kalıbın orta eki (mavi ek) burada tasarlanmalıdır ve orijinal yapıya yapılamaz. Orijinal gövde bırakıldığından, kalıbın plastik parçalarının kenarlarının yeterince net olmamasına ve enjeksiyon kalıplama sırasında havalandırmanın zorlaşmasına neden olacak elektriksel deşarj işlemi gereklidir.
Hareketli ve sabit kalıplar yeterli soğutma suyu ile tasarlanmıştır. Sabit kalıp, ayırma yüzeyine yakın bir dizi su taşıyan IN5 ve OUT5'e sahiptir. Bu su taşıyan su grubunun, kavite kalıp sıcaklığını arttırmak ve plastik parçaların görünüm kalitesini iyileştirmek için enjeksiyon kalıplama sırasında sıcak yağa bağlanması gerekir. , Her düğme deliğinin dışında kaynak izlerini önlemek için. Sıcak yağın sıcaklığı yüksektir ve kalıp göbeğine doğrudan bağlanması için uzun boğazlı bir meme gerekir ve sızdırmazlığı sağlamak için bir kauçuk halka kullanılması uygun değildir.
Plastik parçaların ejektörü bir yüksük ve bir silindir kullanır. Silindirin çapı küçük olduğundan ve 3 eğimli tepe olduğundan, fırlatma mekanizmasının arızalanmasını önlemek için kalıbın ejektör plakası merkez tarafından yönlendirilmelidir. B levhasının alt yüzeyinde de eğimli bir üst kılavuz blok tasarlanmıştır.
